在煅烧α-氧化铝中，矿化剂是如何画龙点“晶”的

α-氧化铝是氧化铝各种变体中最稳定的晶型，具有耐高温、耐磨损、耐腐蚀等优良特性，广泛应用于航空、冶金、机械、电子、化工等领域。α-Al₂O₃、Al(oH)₃、碳酸铝铵等前驱体在高温下烧结，经过多次相变而得到的。

矿化剂的作用

不论是振动磨、球磨还是气流磨制取α-氧化铝微粉只能打散这些聚合体，很难破坏其原晶结构，所以原晶大小制约了α-氧化铝微粉加工的细度，要制取粒度要求很严的高附加值α-氧化铝，焙烧过程中控制原晶大小是一个关键工艺。而掺加矿化剂是控制α-Al₂O₃显微结构的有效方法，可以说矿化剂在α-Al₂O₃煅烧过程中起到了画龙点“晶”的作用。

不同领域对α-Al₂O₃显微结构的要求也不同。比如，晶粒细小的粉体表面能大，活性高，适合在低温下制备高致密的烧结体。晶粒粗大的粉体，表面能小，活性低，适用于制备低烧收缩率陶瓷制品。

矿化剂的选择原则

（1）能够让前驱体的化学键断裂性能受温度变化的显著影响；

（2）能促进前驱体离子成核；

（3）具有一定的分散性，粘度。

常用的几类矿化剂

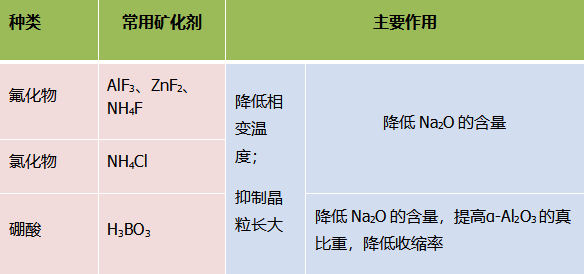

煅烧α-Al₂O₃的矿化剂主要包括硼系、氯系、氟系等矿化剂。矿化剂在煅烧α-Al₂O₃过程中的作用主要表现在降低煅烧温度、促进α-Al₂O₃晶型转化和降低α-Al₂O₃中氧化钠含量。但具体来讲，不同矿化剂对原晶粒度的影响不同，有的明显促进原晶粒度的长大，有的具有良好的抑制晶粒长大的作用，而且，矿化剂对α-Al₂O₃晶粒的形貌产生一定的影响。

氟化物

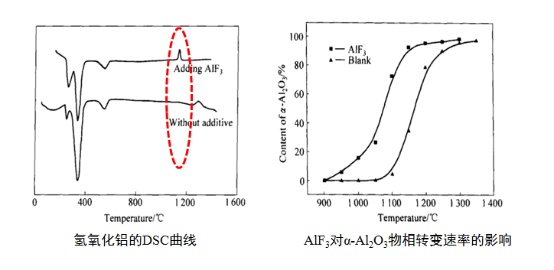

以AlF₃为例，将氢氧化铝与AlF₃混合、高温煅烧制备α-Al₂O₃。高温煅烧过程中加入AlF₃后，氧化铝相变温度从1300℃降低至1150℃。

高温下，AlF₃可与氧化铝反应生成AlOF，而AlOF又可分解成Al₂O₃和AlF₃，从而形成循环，增加了氧化铝的蒸气压，使得α-Al₂O₃的形成由固相传质转变成以气相传质为主，适合回转窑等封闭循环的煅烧体系。

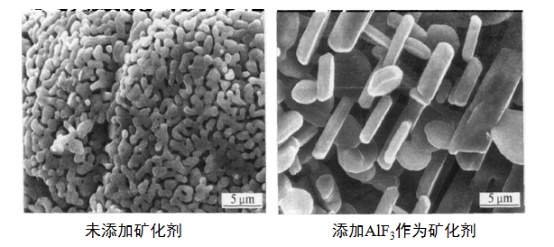

可以看出，未添加矿化剂所得α-A₂O₃是类似于蠕虫状，添加AlF₃作为矿化剂可得片状α-A₂O₃，且晶粒较大。

硼系

以硼酸为例，1200~1300℃下添加硼酸为矿化剂煅烧所得α-Al₂O₃，保持了三水铝石假晶，其收缩率小、真比重大。硼酸与钠离子反应生成易挥发的硼酸钠，有助于降低氧化铝中的碱含量，适合隧道窑等敞开的煅烧体系。

同时，添加硼酸为矿化剂，经1300℃煅烧可显著提高粉体中Al₂O₃的含量，降低粉体中Na₂O的含量和灼烧失量。

氯化物

加入少量的氯化镁，在焙烧过程中可以更好地除去Na₂O，这是α-Al₂O₃中的钠被盐基置换出来，在1413℃时NaCl蒸发的结果。加入MgCl₂煅烧过的氧化铝，虽然有部分氧化镁同时进入刚玉晶格中，经显微镜观察确定，呈极细的等轴晶状的镁铝尖晶石，聚集在氧化铝颗粒之间的接触处。由于氧化镁在氧化铝中是以结合状态存在，所以不会妨碍煅烧α-Al₂O₃的使用性能和产品特性。用氧化镁纯化工业氧化铝，除降低Na₂O含量外，还可作为氧化铝烧成制品调节结晶结构，抑制晶粒长大所需要的形态转化加入物。

淄博博丰铝基科技有限公司欢迎您的光临！更多产品请百度一下：博丰氧化铝，博丰煅烧氧化铝，博丰纳米氧化铝

如果大家对于在煅烧α-氧化铝中，矿化剂是如何画龙点“晶”的还有什么疑问的话，欢迎您点击我们的网址，进行咨询：淄博博丰铝基科技有限公司

本文为淄博博丰铝基科技有限公司原创文章，如想转载，请注明原文网址摘自于 淄博博丰铝基科技有限公司，注明出处；否则，禁止转载；谢谢配合！
